dinsdag 29 november 2016

Oppervlaktetekst plaatsen en updaten met TIG

TIG heeft weer een knap stukje programmeerwerk afgeleverd. Een plugin waarmee we tekst voor vierkante meters kunnen plaatsen, automatisch kunnen aanpassen en (als het goed is) kunnen exporteren naar een CSV bestand. (Excel)



Installeer TIG Area Text Tag
Nee... gebruik niet de standaard 'Extension Store' van SketchUp maar gebruik de SketchUcation Store. (meld je gratis aan op www.sketchucation.com)

Dit mag dus niet
We tekenen natuurlijk nooit 'binnenstebuiten'. Zorg altijd voor een wit in plaats van een blauw vlak. Mocht je dit snel willen herstellen selecteer dan het vlak en kies na een rechter-muisklik voor 'reverse faces' Doe je dit niet dan verschijnt de tekst aan de achterzijde van je plattegrond.































Instellingen

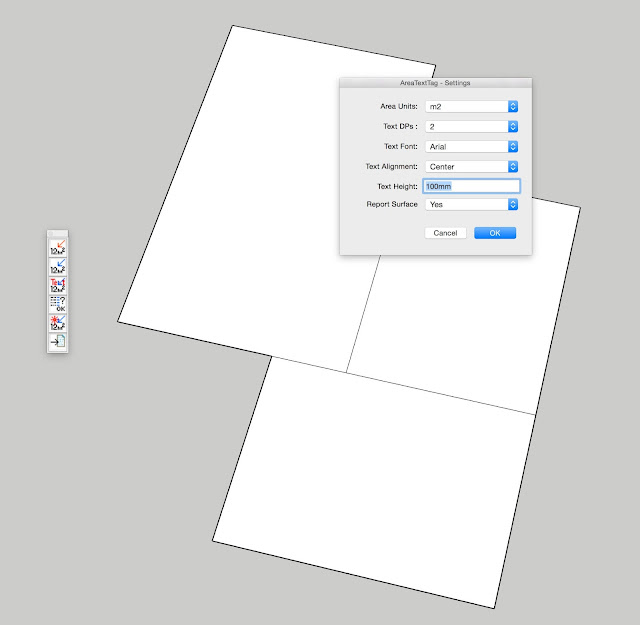

Icoon nr. 4 (van bovenaf geteld) zijn de instellingen. Hier kun je onder andere instellen hoeveel decimalen achter de komma (DP's) moeten worden weergegeven, welk lettertype en de hoogte.



Laten we beginnen...
De bovenste twee iconen (relatief rood en blauw) zijn tekst plaatsen per klik (rood) of per selectie blauw. In dit geval heb ik voor de rode optie gekozen en een vlak aangeklikt. Er verschijnt een venster Text: < >. Tussen de haken komt straks automatisch het oppervlak te staan. Je kunt zelf voor (of achter als je dat fijn vindt) de haken tekst invoeren.





































Positie
De tekst wordt geplaatst op de plaats waar je de muisklik geeft. Mocht je later willen uitlijnen is het geen probleem. De geplaatste tekst is 3D tekst die met de move tool verplaatst kan worden.






































Aanpassen
Klik op icoon nr. 5 om de tekst te laten aanpassen wanneer een oppervlak is gewijzigd. In het voorbeeld onder zien we dat kamer drie een stuk groter is geworden. Nadat we met bevestigd hebben dat we alle tekst aangepast willen zien veranderd het oppervlak van 22,42m² naar 34,06m²






































Rapport genereren
Het mooie van de deze plugin is dat je een CSV bestand kunt exporteren. Helaas werkt deze optie niet op mijn Apple en moet nog uitzoeken waar dit aan ligt. In principe wordt het CSV bestand opgeslagen op dezelfde plek waar je SketchUp model staat.

In combinatie met LayOut 2017 kan dit een behoorlijke tijdwinst opleveren aangezien deze een spreadsheet als referentie kan gebruiken en kan updaten.



donderdag 11 augustus 2016

Leestip: SketchUp & LayOut for Architecture



Helaas net ná mijn vakantie binnengekomen dus geen tijd gehad om te lezen en hier een uitgebreide review te plaatsen. Leuk boek met veel illustraties hoe je SketchUp en LayOut kunt gebruiken. Niet alles strookt met onze eigen manier van werken maar altijd goed als inspiratiebron.


maandag 4 april 2016

SketchUp & LayOut - Uitlijnen op eigen assenstelsel

In juni verschijnt het boek van Matt Donley genaamd SketchUp & LayOut for Architecture. Zelf twijfel ik nog aan zijn manier van werken maar we gaan ongetwijfeld wat nuttige tips en plugins zien om ons leven wat aangenamer te maken.

Naar mijn mening mag onderstaande plugin in ieder geval niet ontbreken. Een eerste blog met tips voor LayOut waar waarschijnlijk nog velen zullen volgen.

Axes & Chris Fullmer
Je wil in je LayOut een tekening uitlijnen die niet strookt met het standaard assenstelsel. Dit komt voor bij:
  • Scheve Uitdagende ontwerpen
  • Wanneer een onderlegger van Google Earth als basis dient.
Onder zien we een eenvoudig model opgebouwd uit een roze en grijs volume. Het mag duidelijk zijn dat ik in dit voorbeeld het grijze vlak wil uitlijnen. Iets wat zonder plugin bijna niet mogelijk is.


1) Installeer eerst 'Extended Views' van Chris Fullmer.
Mocht je nog op zoek zijn naar een goede plek om plug-ins te vinden. Mijn persoonlijke voorkeur gaat uit naar de 'SketchUcation Plugin Store' en niet de 'Extension Warehouse' van SketchUp zelf. Belangrijkste redenen zijn snelheid van inloggen en censuur.

2) Assenstelsel plaatsen en uitlijnen.
Zoals we op de afbeelding onder zien heb ik het assenstelsel uitgelijnd met het grijze blok. Normaal gesproken kom je niet verder dan de linker afbeelding. Ga bovenin naar 'Extensions -> Chris Fullmer Tools -> Extend Views -> Top' om de rechter afbeelding te krijgen.

3) Sla dit standpunt op als Scene en doe er je voordeel mee in LayOut.

dinsdag 5 januari 2016

Plug-interessant (iets met een treinbaan)

Voor iedereen die SketchUp bestiert zonder plugins.... zonde! Dat is hetzelfde als een smartphone zonder Whatsapp of waterpas app. Je kunt namelijk SketchUp helemaal naar eigen smaak inrichten met plugins die complex en nuttig zijn maar ook eenvoudig en leuk.

Aan de hand van vragen die ik in de mail binnenkrijg heb ik een paar leuke en/of nuttige plugins uitgekozen om hier te laten zien. Ik heb ze niet allemaal zelf getest dus voor vragen mag je bij de maker zijn.

Montage-handleiding maken
Iets ontwerpen dat door iemand anders in elkaar gezet mag worden of tijdelijk focussen op een specifiek onderdeel. De plugin 'View Parts' van CMD is eenvoudig maar doeltreffend.



Elektra met SketchUp
Voor de W installatie is er al een tijdje 3Skeng maar er is nu ook een kleine (eenvoudig en betaalbaar) plugin voor elektra beschikbaar. 'Oob Electrical' is misschien niet altijd even overzichtelijk maar zeker de moeite waard om eens te proberen.


Je eigen stad bouwen
Julia Eneroth studeert architectuur en in haar vrije tijd (die ze blijkbaar genoeg heeft) maakt ze nuttige maar ook leuke plugins. In de laatste categorie plaatsen we Éneroth Housing System'. Teken de rooilijnen en de plugin plaatst er zelf een gebouw op. Ideaal voor iedereen die geen zolder meer heeft om een treinbaan aan te leggen.



Treinbaan
Zei ik treinbaan? Gelukkig heeft Eneroth ook hiervoor een plugin geschreven. Plaats de rails en kies een trein. En ja,,, de treinen kunnen echt rijden.




donderdag 17 december 2015

SketchUp 2016 - Een maand later

Bij alle SketchUp liefhebbers ging een paar weken geleden de vlag uit want de nieuwste versie mocht gedownload worden. Wat is er nieuw en hoe goed zijn de verbeteringen.

Nieuw boegbeeld
Uiteraard is Lisanne de meest opvallende nieuwe verschijning. Van 'good & old Steve' naar een vrouw in tuinbroek. Het SketchUp team doet er klaarblijkelijk alles aan om alle minderheden een plek te geven. Gelukkig hebben zijn we de Pietendiscussie net voor bij.

Inferencing
Het nieuwe Inferencing is zeker het bekijken waard. Het bestaat uit een nieuw gedeelte voor het beter tekenen van schuine lijnen (zonder een nieuw assenstelsel te moeten plaatsen)


Toen ze voor Inferencing het pijltje naar beneden wilde gebruiken kwamen ze er waarschijnlijk ook achter dat de al reeds gebruikte pijlen niet optimaal benut werden. Voor mij voelde dit altijd aan als een fout in het programma en ben erg enthousiast over de aanpassing.

De pijltjestoetsen werkte al bij het tekenen van een lijn en de move-tool maar nu ook bij het tekenen van een cirkel, arc en rotate-tool.

Trimble Connect
Op het eerste gezicht ziet de online dienst er veelbelovend uit. Het is een plek om online documenten te beheren en te delen. Je kunt een skp bestand uploaden, bekijken, annoteren en persoonlijke 'to-do lijsten' aanmaken. Jammer dat het navigeren door het 3D model geen enkele overeenkomst met SketchUp heeft en erg stroperig aanvoelt. Het aanmaken van extra gebruikers gaf ook problemen en na enkele pogingen heb ik besloten even een paar maanden pauze in te bouwen en te wachten op betere tijden.


Generate Report
Na jaren wachten is het dan bijna zover! Pro gebruikers kunnen nu ook in Europa een rapport in het metrische maatstelsel uitdraaien. Bij het testen bleek dat nog niet alle eenheden juist werden omgezet. Er wordt aan een update gewerkt.

Nieuw Forum
Staat los van 2016 maar ziet er wel erg mooi uit. Om de zoveel tijd krijg je ook een korte update met nieuwe en veelbesproken onderwerpen. Voor iedere SketchUp liefhebber die net iets meer kan het geen kwaad zich hier aan te melden.

LayOut & Plugins
De achterdeur is opengezet voor ontwikkelaars. Wat mij betreft is dit de beste verbetering van het Pro pakket. Afgezien dat LayOut een betere PDF exportfunctie en slimmere layers heeft meegekregen is het mogelijk maken van plugins een absolute meerwaarde. Het is nu nog rustig maar wellicht kunnen we binnenkort eindelijk fatsoenlijk (lees: 'snel') maatvoeren.


Wil je nog meer weten HIER is een link naar de release notes van SketchUp 2016

dinsdag 6 oktober 2015

Virtual Reality voor beginners met SU Podium

Sinds de demoversie van de Oculus Rift is er een explosie aan allerlei eenvoudige VR toepassingen te vinden. Kartonnen brillen, apps, concertregistraties en uiteraard ook toepassingen voor zelfgemaakte 3D visuals. De mannen van SU Podium lieten ons tijdens de Basecamp Londen zien hoe gemakkelijk het is om een model uit SketchUp in 360 graden te beleven. Zo simpel dat het te mooi was om waar te zijn... en ze hadden gelijk.

Rendersoftware
Waarschijnlijk zijn er meerdere render-engines op de markt die het 360 graden trucje kunnen doen maar wij gebruiken SU Podium. Wellicht niet het meest eenvoudige programma maar met een prima kosten/kwaliteit/complexiteit verhouding. De meest recente update van SU Podium heeft een 'Panorama' stand die automatisch een 360 graden render maakt.

Vergeet niet de foto een lekkere resolutie te geven. Op een paar cm afstand zijn pixels een stuk beter te onderscheiden.
Een opgeslagen panorama als normale foto bekijken ziet er een tikje vreemd uit.

Online bekijken met Spherecast
Om het 3D effect te ervaren kunnen we de foto uploaden naar http://viewer.spherecast.org Wanneer je de link opent op een computer krijg je een 360 graden op een volledig scherm te zien zoals hier. Maar... open je dezelfde link op een smartphone wordt je scherm automatisch in twee helften gesplitst en nemen de bewegingssensoren de controle over.

Bril
Zonder een speciale bril is het kijken naar zo'n gesplitst scherm niet echt spannend. Gelukkig zijn deze brillen voor ieder budget beschikbaar. Van kartonnen exemplaren van enkele euro's tot de duurdere maar nog steeds zeer betaalbare VR-Box van ongeveer €45,-
Een wat duurdere bril biedt over het algemeen meer afstel-mogelijkheden.
Klem je telefoon in de houder en schuif hem er in... dat is alles.




Oculus vs. VR-Bril(hoes)
Wat is nu het verschil tussen een relatief dure oculus en deze 3D ervaring? Dankzij de bewegingssensoren in je smartphone kun je om je heen kijken maar niet achter een object kijken. Of wanneer we het in SketchUp termen zouden zeggen:

Look Around = VR-Bril & Orbit = Oculus Rift



Samengevat
1) Render met SU Podium een panorama
2) Uploaden op www.http://viewer.spherecast.org/
3) Open de link via de browser op je telefoon
4) Schuif de telefoon in je VR-bril
5) Zet je bril op.

Tot slot
Kun je al met SketchUp tekenen maar zou je graag met SU Podium willen werken? Neem dan een kijkje op www.sketchupstudio.nl en meld je aan voor een cursus renderen. Na het volgen van deze cursus heb je onder andere ook verstand van materiaal en lichtinstellingen.

dinsdag 22 september 2015

Design door je buurman

Op 9 & 10 september hebben we een bezoek gebracht aan de eerste Europese 3D Basecamp in Londen. Een absolute aanrader voor iedereen die met SketchUp werkt of benieuwd is waar SketchUp toe in staat is. Waar het thuis de normale gang van zaken is om uit te leggen dat SketchUp een prima pakket is voor meer dan alleen de schetsfase bevonden wij ons in Londen tussen andere 'super-users' die SketchUp zien als alternatief voor Revit, Archicad en Vectorworks.

Uit alle lezingen en demonstraties die we hebben gezien wil ik er graag een aantal uitpikken die de moeite waard om te bekijken. Zo kun je lekker vanuit de luie stoel toch van Basecamp Londen genieten... precies... volgend jaar gewoon mee gaan dus!

Digitaal produceren
Het zelf produceren van een model door middel van 3D printen blijft een mooi proces. Het voelt toch bijzonder om iets vast te houden dat een paar uur eerder nog op je scherm stond. Zelf hebben wij op kantoor geen 3D printer staan omdat het voor onze werkzaamheden een te hoog hobbie-gehalte heeft. Josh van Opendesk.cc liet mij een vertrouwde techniek in combinatie met SketchUp zien die mij nog enthousiaster heeft gemaakt dan het printen van een object met schroefdraad.

Ontstaan van Design
We ontwerpen in Nederland, produceren in China en iedereen heeft betaalbaar design dat geen design mag heten. Sinds de Industriele Revolutie en Engeland begon zijn we meester geworden in het produceren van kitsch, We konden opeens meubels in een uur maken waar vroeger iemand een half jaar op stond te zweten. De Engelse Arts & Crafst beweging zette zich af tegen de machine en was op zoek naar kunst die toch betaalbaar was; een nogal lastige combinatie. Het resultaat waren producten die alles behalve voor het gewone volk waren maar bracht ons in aanraking met een nieuw fenomeen: design.
De Duitse Werkbund (opgericht in 1907) stond minder negatief tegenover het machinaal vervaardigen van producten en leek een meer realistische kijk op de wereld te hebben. De Werkbund had als streven een verbetering van de kunstnijverheid en een hogere kwaliteit van gebruiksvoorwerpen. 108 jaar later zie ik een presentatie waar mijn hart sneller van gaat kloppen.


Meubels & CNC

Van Globaal naar Lokaal
Globalisering is niet sexy.  We willen graag in Scandinavië vormgegeven betaalbare meubels die lokaal gemaakt worden door een sterk zwetende timmerman met ongekend gevoel voor precisie en detail. Opendesk laat de riekende timmerman achterwege en brengt online ontwerper, klant en bouwer samen. Een ontwerper uit Chili kan zijn ontwerp uploaden en wordt door Opendesk omgezet naar tekeningen die door een CNC machine kan worden ingelezen. Timmerbedrijven over de hele wereld hebben zich aangemeld bij Opendesk zodat een klant lokaal zijn Chileense design kan 'printen'. Op deze manier is het ontwerp globaal maar kunnen we lokaal (duurzaam) produceren.

Klik HIER voor de promo van Opendesk zelf.

Kleine problemen
Lokaal gefabriceerd, ruimte voor kleine aanpassingen en ontworpen door ontwerpers van over de hele wereld. Het moet je smaak zijn maar zelf loop ik wel warm voor de collectie van Opendesk. In Londen sprak Josh van Opendesk over problemen... ik bedoel... uitdagingen die nog overwonnen moeten worden maar dit zat hem met name in het kunnen inspringen op het gebruik van verschillende plaatdiktes. Iedere bouwmarkt zegt dat een plaat multiplex 18mm maar dit zou best weleens 17,6mm kunnen zijn. Voor maatwerk kan deze afwijkende maat vervelende gevolgen hebben en ze zijn hard bezig om freesplannen te programmeren die zich automatisch aanpassen aan de dikte van het materiaal. Voor alsnog blijft het voor de makers soms ouderwets schuren om een feilloos resultaat af te leveren.

SketchUp
De rol van SketchUp is tweeledig, eenerzijds wordt het door veel ontwerpers gebruikt als designtool maar de (semi)opensource gedachte sluit ook mooi aan bij de visie van Opendesk. Op 3D warehouse kun je ook een groot gedeelte van de collectie terugvinden. Handig wanneer je als interieurontwerper eens iets nieuws wilt gebruiken. De modellen van 3D warehouse zijn echter niet geschikt om te laten frezen.
De meubels van Opendesk zijn ook op 3D warehouse te vinden.


Licentie
De ontwerper kan zelf bepalen wat voor een licentie hij aan zijn ontwerp koppelt. Dit varieert van gratis downloaden waarbij het hele model aangepast mag worden tot het volledig ongemoeid laten van het ontwerp. Door een product af te nemen bij Opendesk wordt de ontwerper betaald voor zijn ontwerp, krijgt de maker een opdracht op maat en wordt er een schakel uit de gebruikelijke keten weggenomen. De showroom is online en de uitvoering is maatwerk.

Toekomst
Onze trainingsruimte is aan een nieuwe tafel toe. Ik verwacht in de nabije een toekomst een deel twee van deze blog :) Ben je geïnteresseerd? Neem dan gewoon een kijkje op www.opendesk.cc
